Name: QO32-40-1240-2BB｜光バリア｜DADISICK
Brand: DADISICK
SKU: 18465082
Rating: 4.75 (10 reviews)

As a safety sensor manufacturer, we are committed to providing top-quality replacement services with superior performance at competitive prices, tailored to meet your needs.

ホームページ / 全て / 安全製品 / 安全ライトカーテン / デッドゾーンをなくすライトカーテンQOシリーズ /

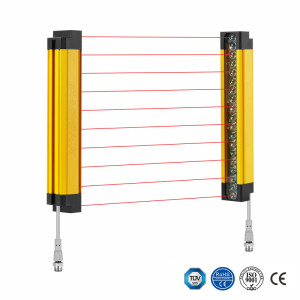

QO32-40-1240-2BB｜光バリア｜DADISICK

カタログ	デッドゾーンをなくすライトカーテンQOシリーズ
English details	QO32-40-1240-2BB｜Light Barriers｜DADISICK
ブランド	DADISICK
製品の規格	QO32-40-1240-2BB
工場梱包	受信機 1 台と送信機 1 台アクセサリ、データ線
検知距離：	0.3-6M
梁間隔：	40mm
光軸数：	32
保護高さ：	1240mm
2つの安全出力（OSSD）	2 PNP
インターフェースプラグ	M12コネクタ搭載
商品は以下になります：	取り付けアクセサリ付き
認証：	TÜV、UL、CE、RoSH、GB
更新時間	2024/9/17

詳細情報

製品モデル
標準構成	QOシリーズ光バリア
標準部品	受信機 1 台、送信機 1 台、データライン 2 本、直角フレーム1パック、T型ネジ1パック
安全証明書	TÜV CE、中国GB証明書、ISO証明書UL-FCC、タイプ4
適用＃テキヨウ＃	標準的な産業環境

特徴
ビームギャップ	40mm
検出精度	48mm
梁の数	32
保護高さ	1240mm
全体寸法	30mm28mmL、Lはエミッターとレシーバーの長さです。
検出距離	30-6000mm
反応時間	≤15ミリ秒

機械データ
ハウジング材質	きんぞく
金属シェル	アルミニウム
レンズ前面スクリーン材質	アクリル
上部カバーと下部カバーの材質	ABS強化ナイロンPA66+30%GF

同期
消費電流	≤200mA
出力モード	1 PNP、電流500mA、電圧1.5V以下、極性、短絡、オーバーカット保護
出力ステータス	ON（受信インジケータ緑色ライト）
表示灯	送信機: 電源表示灯 (赤); 受信機: 出力表示灯オン (緑)、ブラックアウト (赤)
波長	850nm
ライトの種類	赤外線（NIR）、目に見えない
関数	自動リセット
同期	ライン同期

パフォーマンスデータ
保護回路	短絡保護
供給電圧	過電圧保護
最大消費電流	24VDC、-20...20%
ヒューズ	150mA

環境データ
保護等級	IP65
周囲光に対する耐性	白熱灯：受光面照度3000Lx、太陽光：受光面照度10000Lx
周囲温度	動作温度: - 10~+40 ℃ (ただし凍結しないこと)、保管温度: - 25 -+55 ℃
周囲の湿度	作業時間: 35~85% RH、節約時間: 35~95% RH

出力
安全出力回路数（OSSD）	2回路
タイプ	安全回路出力回路OSSD
最小スイッチ電圧高	18V
最小スイッチ電圧が低い	2.5V
標準スイッチング電圧	22.5V
電圧タイプ	直流
最大電流負荷	380mA
負荷インダクタンス	2000人
負荷容量	0.3 ゼロ
最大残留電流	0.2mA
典型的な残留電流	0.002MA
電圧降下	1.5V
安全スイッチ出力1	接続ピン4、ホワイトOSSD1
スイッチング素子	トランジスタ PNP
安全スイッチ出力2	接続ピン5、緑色OSSD2
スイッチング素子	トランジスタ PNP

電気インターフェース
インターフェースの数	2（受信機と送信機）
タイプ	M12コネクタ、7ピン
インターフェース金属	銅ニッケルメッキ
プラグ材質	GY384 グレー 30P
許容される典型的な導体断面	0.25m²
最大リンクケーブル	100メートル
最大許容ケーブル負荷	4.9A
ケーブル材質	ポリ塩化ビニル
