倉庫と物流の自動化
光データ伝送モジュール
光データ伝送とは何ですか?
ST100 シリーズ光データ伝送センサーは、空間光を伝送媒体として使用する光データ伝送モジュールです。コアコンポーネントには、光学系、機械系、回路、ソフトウェアシステムが含まれます。動作中、センサーはホストコンピュータからのデータストリームをレーザーパルス信号に変換し、レーザーエミッターから外部に放射します。これらのレーザーパルスは自由空間を通って受信機に伝わります。受信機は入ってくる光信号を検出し、電気信号に変換して、データストリームをホストコンピュータに送り返します。このプロセスにより、効率的なデータ伝送が可能になります。
光リンク特性
ST100 シリーズ光データ伝送センサーは、データ伝送に赤外線レーザーを使用し、相互データ相互作用のために 785nm と 850nm の 2 つのレーザー波長を採用しています。各レーザーの元のスポット サイズは約 5mm、ビーム発散角は 1°、対応する受信機視野角は 1.5° です。
主な用途
ST100 シリーズ光データ伝送センサーは光伝送技術を利用しており、物理的なデータ伝送ケーブルが不要です。そのため、限られたスペースや複雑な環境など、ケーブルの使用が実用的でない環境に特に適しています。主な用途には、スマート倉庫、オーバーヘッドクレーン、往復輸送システム、港湾自動化、スタッカークレーン、鉄道車両などがあります。
ST100シリーズとDSシリーズの干渉のない並列動作
ストレージおよび検索システムは位置データの動的計算にますます依存するようになり、事前に計算された位置ドライブは、スループット要件に応じて高速または低消費電力に最適化できます。
ST100 シリーズのレーザーベースのブロードバンド データ伝送モジュールは、位置データ用に通路からのリアルタイム画像を並列に提供することで、さらなるメリットをもたらします。これは、障害の分析と修正、およびシステムの最適化に役立ちます。DADISICK の新しい ST100 シリーズ光データ伝送モジュールは、最大 100 Mbit/s の帯域幅でプロトコルフリーの高速イーサネット通信を可能にするため、社内物流アプリケーションに最適です。このモジュールは、ディスプレイとデジタル出力による診断機能も提供し、迅速なデバッグと高い運用可用性を実現する包括的なソリューションを提供します。
このモジュールは、自動高層倉庫や搬送車内の保管・取り出し装置へのワイヤレスデータ伝送に適しています。100 Mbit/s の帯域幅により、監視目的で保管・取り出し装置に設置されたカメラによって生成された診断データなど、大量のデータを処理できます。DS シリーズ長距離レーザー測距センサーと組み合わせると、機能が強化されます。
ST100 シリーズ光データ伝送モジュールと DS シリーズ長距離光距離センサーは、強力なリニア ポジショニング スイートを構成し、ストレージおよび検索システム向けの高度で投資に安全なポジショニング ソリューションを単一のソースから提供します。100 Mbit/s の高イーサネット データ伝送帯域幅により、追加の可用性最適化オプションを実装できます。
図の説明：
① 距離センサー
② 反射板
H (最小距離)
Smax（最大移動距離）
③ ST100 デバイスNo.1
④ ST100 デバイスNo.2
③ ST100 デバイスNo.1
④ ST100 デバイスNo.2
DSシリーズ長距離レーザー距離計
DSシリーズの長距離レーザー距離計機能
DS シリーズ長距離レーザー距離計は、レーザーエミッター、光受信装置、内部処理回路およびソフトウェアシステムで構成されています。センサーはレーザービームを放射し、反射器で反射され、光受信装置で受信されます。内蔵の評価および測定ユニットは、位相相関を伴う飛行時間 (TOF) 方式を使用して、センサーと反射器間の距離を正確に計算します。測定中、反射器または機器はレーザービームの経路に沿って直線的に移動でき、センサーは距離を継続的に追跡して計算します。測定結果はデータインターフェイスを介して送信されます。
光学距離センサー製品一覧
| 光データ伝送モジュール ST100 シリーズ | ||||
| モデル | ||||
| 有効伝送距離 | 80m | 120m | 200m | |
| 通信速度 | 100Mbit/s | |||
通信光発散角 | 1° | |||
通信光受信角 | 1.5° | |||
電源電圧 | DC 10V-30V | |||
消費電力 | 3W（最大） | |||
データ伝送インターフェース | イーサネット | |||
保護レベル | IP65 | |||
| 寸法 | 102 * 84 * 140.5 mm | |||
DADISICKは、倉庫、港湾、ドックなどの自動化システム向けに高度なセンサーソリューションを提供することに特化しています。当社のセンサーは、AMR、AGV、RTG、橋梁／ガントリークレーンなどの移動機器や、AS/RSなどの自動化システムに幅広く採用されています。正確なナビゲーションと位置決め、信頼性の高い障害物検知、効率的なデータ伝送、そして包括的な安全保護機能を備えたDADISICKセンサーは、システムのパフォーマンスと安全性を大幅に向上させ、より効率的なマテリアルハンドリングを実現します。フォークリフト、自律走行車、半自律走行車など、幅広いアプリケーションニーズに対応するカスタマイズされたセンサーソリューションを提供しています。
| 絵 | 倉庫と物流の自動化 | モデル | 製品の説明 |
|---|---|---|---|
 | ST100-120E3 | 光データ伝送モジュール ST100 シリーズ | ST100 シリーズ | ST100-120E3 | 有効伝送距離：120m 通信速度：100Mbit/s 通信光発散角：1° 通信光受信角：1.5° |
 | ST100-200E3 | 光データ伝送モジュール ST100 シリーズ | ST100 シリーズ | ST100-200E3 | 有効伝送距離：200m 通信速度：100Mbit/s 通信光発散角：1° 通信光受信角：1.5° |
| ST100-80E3 | 光データ伝送モジュール ST100シリーズ | ST100 シリーズ | ST100-80E3 | 有効伝送距離：80m 通信速度：100Mbit/s 通信光発散角：1° 通信光受信角：1.5° |
 | DS-80 | 距離センサー 高精度センサー | DADISICK | DS シリーズ | DS-80 | 測定周波数: 1000Hz データ伝送インターフェース: SSl、イーサネット 100 BASE-TX 測定距離: 80m 測定精度: ±2 mm |
| DS-120 | レーザー測定センサー | DADISICK | DS シリーズ | DS-120 | 測定周波数: 1000Hz データ伝送インターフェース: SSl、イーサネット 100 BASE-TX 測定距離: 120m 測定精度: ±2 mm |
| DS-200 | レーザー測定センサー | DADISICK | DS シリーズ | DS-200 | 測定周波数: 1000Hz データ伝送インターフェース: SSl、イーサネット 100 BASE-TX 測定距離: 200m 測定精度: ±2 mm |
よくある質問
DS シリーズ レーザー距離センサーは光データ伝送モジュールと並行して使用できますか?
はい、DS シリーズ レーザー距離センサーは、干渉なく ST100 シリーズ光データ伝送モジュールと並行して動作できます。この組み合わせは、正確な位置決めと安定したデータ伝送の両方を提供するため、自動化された倉庫や港湾システムに最適です。
光データ伝送モジュールはどのくらいのデータ帯域幅をサポートしますか?
ST100 シリーズ モジュールは、100 Mbit/s の高速イーサネット通信をサポートし、リアルタイム ビデオ ストリームや診断データなどの大容量データ転送の要件を満たします。
ST100 シリーズ モジュールは双方向通信をサポートしていますか?
はい、ST100 シリーズ光データ伝送モジュールは双方向データ通信をサポートしており、データの同時送信と受信が可能で、リアルタイムで効率的な情報交換を実現します。
長距離レーザー測定センサーでは、対象表面の反射率が測定結果に影響しますか?
はい、ターゲット表面の反射率は測定性能に一定の影響を与えます。
▪️反射率の高い表面（反射パネルや白い物体など）：最適な測定パフォーマンスを提供します。
▪️反射率の低い表面（例：黒い物体）：有効な測定距離は短くなる可能性がありますが、センサーは調整可能なレーザー出力または強化されたアルゴリズムによって補正できます。
関連製品

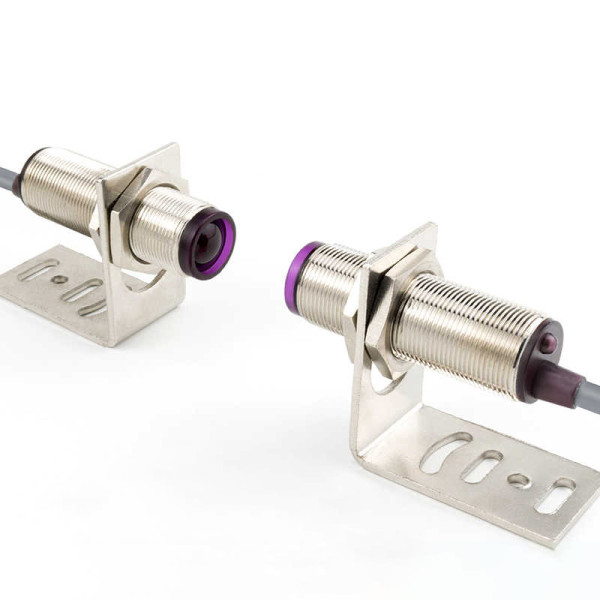

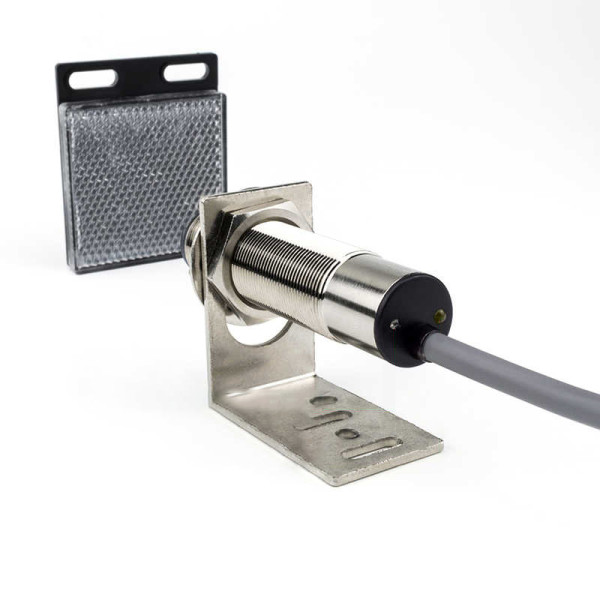

検出距離：30〜150mm、2M、10M 電源電圧：DC12〜24V 無負荷電流：9mA、9mA、反射11mA、受信9mA 接続方法：リード線タイプ（標準電線長2m）
