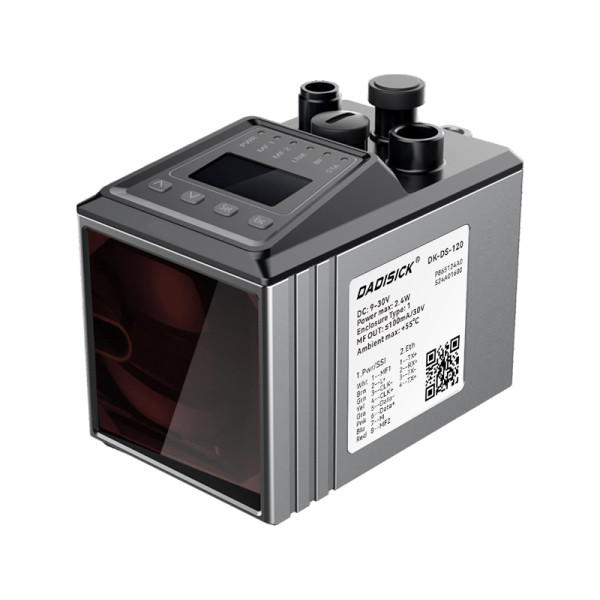

DK-DS-120 | レーザー測定センサー | DADISICK
| シェア | |
|---|---|
| カタログ | 長距離レーザーレンジャー |
| English details | DK-DS-120 | Laser Measurement Sensor | DADISICK |
| ブランド | DADISICK |
| 製品の規格 | DK-DS シリーズ | DK-DS-120 |
| 測定周波数: | 1000Hz |
| データ転送インターフェース: | SSL、イーサネット 100 BASE-TX |
| レーザー光源: | 赤色レーザー（可視光） |
| 距離の測定 | 120メートル |
| 測定解像度: | 0.1ミリメートル |
| 電源： | DC9V...30V |
| 消費電力: | 2.4W(最大) |
| 保護等級: | IP65 |
詳細情報
| レーザー測定センサー基本情報 | |||
モデル | DK-DS-80 | DK-DS-120 | DK-DS-200 |
測定範囲 | 80分 | 120メートル | 200メートル |
スポットサイズの標準値 | 100mm(@80m) | 150mm(@120m) | 245mm(@200m) |
測定精度 | ±2mm | ||
繰り返し精度 | 1mm | ||
測定頻度 | 1000Hz | ||
測定解像度 | 0.1mm | ||
最大移動速度 | 15m/秒 | ||
| 光電子特性 | |||
電源電圧 | DC9V...30V | ||
動作電流 | 0.2A/12V DC | ||
レーザー光源 | 赤色レーザー（可視光） | ||
消費電力 | 2.4W(最大) | ||
| 光電子特性 | |||
データ伝送インターフェース | SSL、イーサネット 100 BASE-TX | ||
表示灯 | PWRインジケーター、MF1/MF2ステータス、LNKインジケーター、BUSインジケーター | ||
表示画面 | OLEDスクリーン（128×64ピクセル） | ||
ネットワークインターフェース | M12/4芯/D型メスストレートコネクタ | ||
電源/SSIインターフェース | M12/8芯/A型オスストレートコネクタ | ||
周囲光耐性 | ≤100,000lx | ||
作業環境温度 | -10℃〜+55℃ | ||
保管温度 | -30℃〜+75℃ | ||
湿度 | <80% | ||
保護レベル | IP65 | ||
寸法 | 123×69.5×90ミリ | ||
重さ | 600g（ワイヤーなし） | ||
寸法
配線図
イーサネット配線図
動作電圧配線図
