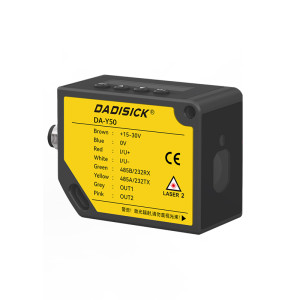

レーザー変位｜COMSレーザーセンサー｜DADISICK
| カタログ | レーザー変位センサー |
|---|---|
| English details | Laser displacement | Laser Distance Sensors | DADISICK |
| ブランド | DADISICK |
| 製品の規格 | GFL-Gシリーズ |
| 反応時間： | 最大1.0ms |
| 繰り返し精度： | 最大2µm |
| 更新時間 | 2025/5/9 |
詳細情報
| 測定範囲仕様 | ||||||
モデル | アナログ量 | GFL-G30N(P)M | GFL-G50N(P)M | GFL-G85N(P)M | GFL-G120N(P)M | GFL-G250N(P)M |
RS485通信 | GFL-G30N(P)-485 | GFL-G50N(P)-485 | GFL-G85N(P)-485 | GFL-G120N(P)-485 | GFL-G250N(P)-485 | |
検出距離 | 30mm | 50mm | 85mm | 120mm | 250mm | |
検出範囲（FS） | ±4mm | ±10mm | ±20mm | ±60mm | ±150mm | |
照明 | 赤色半導体レーザー | |||||
波長: 655nm 最大出力: lmv | ||||||
レーザータイプ | JIS規格 | クラス2 | ||||
FDA | クラス II | |||||
スポットサイズ*1 | 近距離 | 0.15×0.15mm | 0.6x1.2mm | 0.9x1.5mm | 1.2x1.8mm | 1.5x2.5mm |
中央の位置 | 0.1×0.1mm | 0.5×1.0mm | 0.75x1.25mm | 1.0×1.5mm | 1.75x3.5mm | |
長距離 | 0.15×0.15mm | 0.4×0.9mm | 0.6×1.0mm | 0.5×0.8mm | 2.0x4.5mm | |
線形精度 | ±0.1%FS (FS=8mm) | ±0.1%FS (FS=20mm) | ±0.1%FS (FS=40mm) | ±0.1%FS (FS=120mm) | ±0.1%FS (FS=300mm) | |
解決 | 2μm （高速モードでは4μm） | 5μm （高速モードでは8μm） | 10μm （高速モードでは15μm） | 30μm （高速モードでは45μm） | 75μm （高速モードでは150μm） | |
反応時間 | 高速 | 最大2ms | 最大2.5ms | |||
標準 | 最大11.5ms | 最大15.5ms | ||||
高精度 | 最大36.5ms | 最大48.5ms | ||||
| 機械的パラメータ | ||
| サンプリング期間 | 550μs（250mmモデル：750μs） | |
| 温度ドリフト特性 | ±0.08%FS/℃ | |
| パイロットランプ | ON: インジケータOUT 1とOUT 2（黄色）がオン | |
| MF入力（多機能入力） | メニューの外部入力で、ゼロ、ティーチ、レーザーの停止を選択します。 | |
PN モデル: 電源のマイナス端子 (0V) に接続された灰色の MF ワイヤが 20 ミリ秒以上経過し、トリガーのために一度切断されます。 PNP モデル: 灰色の MF ワイヤが電源 (24V) の正極に 20 ミリ秒以上接続され、トリガーのために一度切断されます。 | ||
保護回路 | 逆接続保護、過電流保護 | |
保護クラス | IP64 | |
周囲の温度/湿度を使用する | 10+45℃(氷結なし)/35~85RH(霜なし) | |
保管周囲温度/湿度 | -20〜60℃(氷結なし)/35〜95RH(霜なし) | |
周囲照明 | 太陽光：10000Lx以下 白熱電球：3000Lx以下 | |
耐振動性 | 10-55Hz 複振幅 1.5mm XYZ 全方向 2 時間 | |
耐衝撃性 | 約50G(500m/s)X、Y、Z各方向3回 | |
内部回路安定時間 | 約1.5秒 | |
予熱時間 | 最大15分 | |
材料 | ケース：アルミニウム レンズ：PMMA | |
ケーブルタイプ重量 | 65g(ケーブルなし) | |
プラグイン型重量 | 90グラム | |
寸法
配線図
電流/電圧/ダブルスイッチング出力タイプ
RS485通信タイプ
MF入力（マルチファンクション入力）
メニューの外部入力で、ゼロ、ティーチ、レーザーの停止を選択します。
NPN タイプ: 電源のマイナス端子 (0V) に接続された灰色の MF ワイヤが 20 ミリ秒以上経過し、切断されると 1 回トリガーされます。
PNP モデル: 灰色の MF ワイヤが電源 (24V) の正極に 20 ミリ秒以上接続され、トリガーのために一度切断されます。
注意 1. 電源を入れる前にケーブルが正しく接続されているか確認してください。特に白線（アナログ出力線）が他の線に触れないようにしてください。
注2. 青色線（0V）とシールド線（接地されていないモード）は内部回路で接続されています。
ただし、電源のマイナス端子を接続する場合は青色の線 (OV) を使用し、出力をシミュレートする場合はシールド線 (アナログ グランド) を使用してください。
