安全リレー – ほとんどのオートメーション業界の要件を満たす安全ソリューション

安全リレー – ほとんどのオートメーション業界の要件を満たす安全ソリューション

2025/3/4

安全リレー – ほとんどのオートメーション業界の要件を満たす安全ソリューション

安全リレー/安全リレー DADISICK

安全リレーの機能定義

安全リレーは、機能安全システムにおける重要な実行ユニットです。冗長回路設計、リアルタイムの自己テスト、および強制誘導接触メカニズムにより、危険なイベント (緊急停止の起動、安全ライトカーテンの中断など) または内部障害が検出されたときに、機器の電源を確実に切断し、安全なシャットダウンを起動します。マルチチャネル入力 (デュアル接点緊急停止ボタン、安全ドア インターロックなど) と論理的な組み合わせ (両手制御、ゾーン インターロックなど) をサポートし、ISO 13849-1 で定義されたパフォーマンス レベル (PL) 要件に準拠しています。

産業用ネットワークの進歩により、PROFIsafe や EtherNet/IP CIP Safety などのプロトコルと統合された安全リレーにより、より高レベルの制御システムとのリアルタイムのデータ交換が可能になります。これらのリレーは、スマート製造アプリケーション (自動車溶接ライン、包装機械の安全制御システムなど) における安全性と可用性の 2 つの要求に合わせて、障害診断、イベント ログ、予知保全サポートを提供します。

安全技術基準への依存

当社の安全リレーは、厳しい世界基準を満たし、最高レベルの産業安全性を実現するように設計されています。

例: 安全リレーモジュール LS-2A4S

パフォーマンス レベル (PL): PL e、EN ISO 13849 に準拠。

安全カテゴリー (Cat.): Cat. 4、EN ISO 13849 に準拠。

MTTFd: 20 年以上、EN ISO 13849 に準拠。

診断範囲 (DC): ≥ 99%、EN ISO 13849 に準拠。

安全度水準 (SIL): SIL 3、IEC 61508 および IEC 62061 に準拠。

ハードウェア フォールト トレランス (HFT): 1、IEC 61508 および IEC 62061 に準拠。

安全側故障率 (SFF): ≥ 99%、IEC 61508 および IEC 62061 に準拠。

PFHD: ≤ 1.86E-9/h、IEC 61508 および IEC 62061 に準拠。

停止カテゴリー: 0、EN 60204-1 に準拠。
安全リレーLSシリーズの利点

安全リレー配線図

さまざまな安全センサーを機械やシステムの安全回路に迅速かつ簡単に統合します。

一般的な安全リレー配線図:
安全リレー LS-2A4S
4つの緊急停止ボタン入力を備えた安全リレー配線方法
安全リレー LS-3A1B.C
デュアルチャンネル緊急停止ボタン入力を備えた安全リレー配線方法
安全リレーモジュールを備えた 4 つの緊急停止ボタン入力
説明:
入力コンポーネント: CH1 (緊急停止ボタン); CH2 (緊急停止ボタン); CH3 (リセットボタン)
入力コンポーネント: CH4 (緊急停止ボタン); CH5 (緊急停止ボタン); CH6 (リセットボタン)
制御ロジック: CH1 および CH2、CH4 および CH5
リセットモード:手動リセット
出力遅延: 0 秒

安全カテゴリー: Cat. 4
パフォーマンスレベル: PL e
安全度水準: SIL 3
安全リレー付きデュアルチャンネル緊急停止ボタン入力
説明:
デュアルチャンネル緊急停止ボタン入力
チャネル間の短絡監視
手動リセット
出力コンタクトフィードバック付き
最高安全カテゴリー4に適合

コンポーネント:
S1:デュアルチャンネル緊急停止ボタン
S3:リセットボタン
K7、K8:コンタクタ
F1:外部ヒューズ保護
M1:モーター

アプリケーションに適した安全リレーを見つける方法

安全リレーの動作原理
1️⃣安全ゾーン/安全機能の数
2️⃣拡張可能な安全リレー
3️⃣電源電圧
4️⃣設定可能なパラメータ
5️⃣コンパクトなデザイン

安全リレーの選択

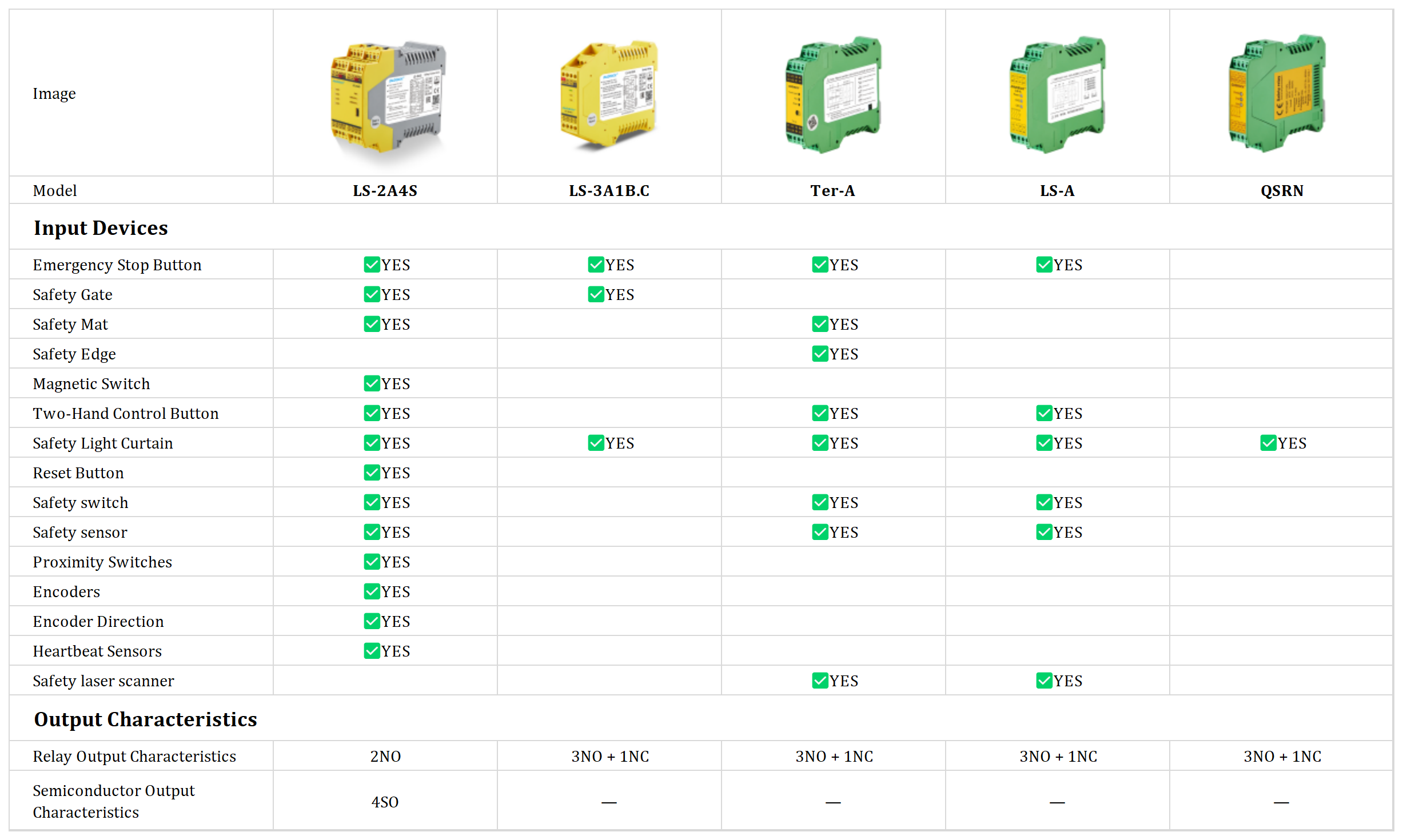

安全リレー機能の概要
DADISICK 安全リレーの機能概要
LS-3A1B.C – コスト効率の高いソリューション
非常停止ボタン、安全ドア、PNP型セーフティライトカーテンに対応し、さまざまな機械に適応します。
▪️寸法: 114.5 × 99 × 22.5 mm
▪️出力: 3 つの NO (通常開) 安全出力、1 つの NC (通常閉) 補助出力
▪️機能: シングル/デュアルチャンネル操作、手動/自動リセット、チャンネル間の短絡監視をサポート
▪️主な特徴: 経済的で効率的、標準的な機械安全アプリケーションに最適


LS-2A4S – 安全リレーモジュール
複数のスイッチング型安全装置入力をサポートするインテリジェントな安全制御用に設計されています。
▪️寸法: 114.5 × 99 × 45 mm
▪️入力: 最大 6 つの安全装置入力 (緊急停止ボタン、安全ドア、両手スイッチなど) をサポートします。
▪️出力: リレー安全出力 2 個、半導体安全出力 4 個
▪️機能: 安全ロジックはソフトウェアを介して構成でき、さまざまなアプリケーション要件を満たすことができます。
▪️主な特徴: 柔軟性と拡張性があり、複雑な安全システムに適しています

Ter-A – マルチタイプ安全センサー互換性
幅広い安全センサーをサポートしており、マルチセンサー アプリケーションに最適です。
▪️寸法: 112 × 99.5 × 22.6 mm
▪️対応デバイス: 緊急停止ボタン、安全スイッチ、安全ドアロック、安全ライトカーテン、安全スキャナー、安全センサー、安全エッジ、安全マット、両手スイッチ
▪️主な特徴: さまざまな安全検出装置と高い互換性があり、複雑な産業安全制御に適しています。

LS-A – 経済的な安全リレー
基本的な安全制御用に設計されており、緊急停止ボタンや安全ドアロックなどの標準的な安全装置と互換性があります。
▪️寸法: 114.5 × 99 × 22.5 mm
▪️対応デバイス: 緊急停止ボタン、安全スイッチ、安全ドアロック、安全ライトカーテン、安全スキャナー、両手スイッチ、安全センサー
▪️主な特徴: 高いコストパフォーマンスとシンプルなデザインで、標準的な安全アプリケーションに最適です。

QSRN – 安全ライトカーテン用に特別に設計
安全ライトカーテンの監視用に特別に設計されており、信頼性の高い検出性能を保証します。
▪️寸法: 117 × 100 × 22.5 mm


推奨安全リレー

安全リレー LS-2A4S
最大 6 つの安全デバイス入力、2 つのリレー安全出力、および 4 つの半導体安全出力をサポートします。セットアップ ソフトウェアを使用して構成し、安全制御ロジックを定義して、さまざまな現場アプリケーション要件を満たします。
安全リレー LS-3A1B.C
3 つの NO (通常開) 安全出力接点と 1 つの NC (通常閉) 補助出力接点を備えた安全リレーです。シングル チャネルまたはデュアル チャネル操作、手動または自動リセットをサポートし、チャネル間の短絡監視機能を備えています。
セーフティリレー TER-A
3NO + 1NC安全接点
自動/手動リセットオプション
冗長化された自己監視回路により信頼性を確保
各サイクルで自動接触テスト
安全リレー LS-A
3NO + 1NC安全接点
自動/手動リセットオプション
非常停止、ライトカーテン、ドアロック、両手操作スイッチ用に設定可能

関連安全センサー

QCE42-30-1230 2BB|セーフティライトカーテン|DADISICK
ビーム間隔: 30mm 光軸数: 42 保護高さ: 1230mm セーフティライトカーテン出力 (OSSD)2 PNP
DT11シリーズ|PVC安全マット|DADISICK
セーフティカーペットは、圧力感知によりカーペット上の圧力分布を監視する技術です。
OX-W2-2O/2C-GC-J | 安全ロック装置 | DADISICK
安全扉や窓などの監視に使用します。
DB-PSEシリーズ|セーフティエッジ|DADISICK
Safety Edges は、圧力感知によってカーペット上の圧力分布を監視する技術です。
