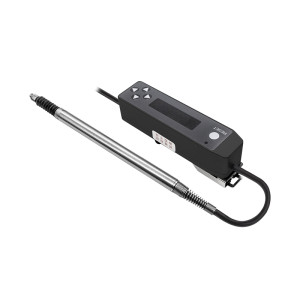

GFK & GFW シリーズ | 接触型デジタル変位センサー | DADISICK
| シェア | |
|---|---|
| カタログ | GFK & GFW シリーズ |
| English details | GFK & GFW Series | Contact Digital Displacement Sensor | DADISICK |
| 商標/ブランド | DADISICK |
| 製品の規格 | GFK & GFW シリーズ |
| 桁： | 千分の一/万分の一 |
| 解決： | 0.1μm |
| 繰り返し精度: | < 1μm |
| 供給電圧: | DC12V |
| 動作温度: | -10〜60℃ |
| 製品サイズ: | 90x23x21mm |
| ワイヤー長さ: | 2m+1m(出力線1m) |
| インストール方法: | 標準DINレール |
| 更新時間 | 2026/1/23 |
詳細情報
| デジタル変位センサ基本情報 | ||
製品タイプ | GFK | グリーン・フィールド |
桁 | 千分の一 | 1000分の1 |
センサー範囲に合わせて調整可能 | リバウンドタイプ2mm/5mm/10mm/エアプッシュタイプ10mm、リードタイプなど | |
解決 | 0.1μm | |
繰り返し精度 | < 1μm | |
供給電圧 | DC12V | |
動作温度 | -10〜60℃ | |
保管温度 | -20〜70℃ | |
製品サイズ | 90x23x21mm | |
ワイヤー長さ | 2m+1m(出力線1m) | |
インストール方法 | 標準DINレール | |
備考 | その他の距離センサーが必要な場合は、事前に営業担当者にご連絡ください。 | |
| 主な技術的パラメータ | |||
範囲 | 10mm(±5mm) | 動作温度 | -10〜80℃ |
コイルタイプ | フルブリッジ | 保護レベル | IP65 |
ドライブモード | エアプッシュ | ケース硬度 | HR15N80 |
励起周波数 | 13kHz | 疲労寿命 | 1500万回 |
解決 | 最小0.1μm | プローブ | 標準プローブ（オプション） |
繰り返し精度 | 1μm | ガイド装置 | ボールベアリング |
直線性 | ±0.4% フルスケール | ケース素材 | ステンレス鋼 |
温度係数 | 0.01% FS/℃ | 気圧 | 0.05MPa（推奨値） |
測定力 | 最小0.2N | 行の長さ | 2m（カスタマイズ可能） |
寸法
GFK & GFW シリーズ接触式デジタル変位センサ ディスプレイボックス寸法
GFK/W-10P 10mmエアプッシュセンサー寸法
配線図
GFK & GFW シリーズ接触式デジタル変位センサ配線手順
