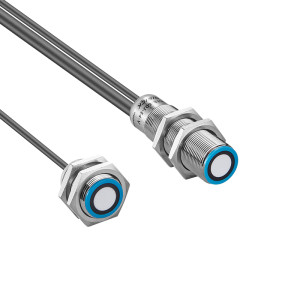

超音波センサー CSDA シリーズ | 二枚重ね検知センサー | DADISICK
| カタログ | CSDAシリーズ |
|---|---|
| English details | Ultrasonic Sensors CSDA Series | Double Sheet Detection Sensor | DADISICK |
| ブランド | DADISICK |
| 製品の規格 | CSDA12 シリーズ | CSDA18 シリーズ | CSDA30 シリーズ |
| サイズ： | 円筒形 M12 mm | M18 mm | M30 mm |
| 送信機 - 受信機の間隔: | 20〜40ミリメートル |
| 送信機 - 受信機の間隔: | 20-60ミリメートル |
| 送信機 - 受信機の間隔: | 20-100mm |
| 材料： | ニッケルメッキ銅、プラスチック継手 |
| 接続タイプ： | 2 m、PVP ケーブル、0.14 mm² |
| 周囲温度： | -25°C〜+70°C（248〜343K） |
| 更新時間 | 2025/5/9 |
詳細情報
CSDA シングルおよびダブルシート検出シリーズ 3方向制御出力 3E1/3E2/3E3/3E4 | |||
モデル | CSDA12-40-J25-3E1 | CSDA18-60-J55-3E1 | CSDA30-100-J55-3E1 |
CSDA12-40-J25-3E2 | CSDA18-60-J55-3E2 | CSDA30-100-J55-3E2 | |
CSDA12-40-J25-3E3 | CSDA18-60-J55-3E3 | CSDA30-100-J55-3E3 | |
CSDA12-40-J25-3E4 | CSDA18-60-J55-3E4 | CSDA30-100-J55-3E4 | |
送信機 - 受信機の間隔 | 20〜40ミリメートル | 20〜60ミリメートル | 20-100mm |
ブラインドゾーン | 前方5mm | 前方7mm | 前方7mm |
最大許容角度偏差 | 垂直面に対して±45° | ||
業務範囲 | 紙および単位面積当たり20～60g/m²の紙、合金ラミネートおよび厚さ0.2mmのフィルムシート、自動接着フィルム | < 1 mm 厚の金属複合板およびフィルム、粘着シート、基材ラベル > 0.01 mm 厚の紙、PCB ボード、シリコン ウェーハ | 厚さ3mm未満の金属板 |
出力タイプ: 3E1/3E2 | 3つのスイッチング出力NPN、NO/NC | ||
出力タイプ: 3E3/3E4 | 3つのスイッチング出力PNP、NO/NC | ||
応答遅延 | 4ミリ秒 | 10ミリ秒 | 10ミリ秒 |
重さ | 200グラム | 220グラム | 480グラム |
電気データ | |||
応答遅延 | 10ミリ秒 | ||
動作電圧 | 10～30 V DC、逆極性保護 | ||
LEDグリーンライト | ヒント: 1枚のシートが検出されました | ||
LED黄色ライト | ヒント: ターゲットなし (空中) | ||
LED赤色ライト | ヒント: 二重シートが検出されました | ||
過電力保護 | 200mA、赤色のライトと緑色のライトが同時に点滅 | ||
インピーダンス | ≥ 4KΩ | ||
動作電流 | 3 x 200 mA 短絡保護 / 過負荷保護 | ||
無負荷電流 | ≤ 30mA | ||
材料 | 銅ニッケルメッキ、プラスチック継手、ガラス繊維入りエポキシ樹脂 | ||
接続タイプ | 2 m、PVP ケーブル、0.14 mm² | ||
落とす | ≤ 2V | ||
パルス幅 | ≥ 100 ミリ秒 | ||
保護クラス | IP67 規格 | ||
環境パラメータ | |||
周囲温度 | -25°C〜+70°C（248〜343K） | ||
保管温度 | -40°C〜+85°C（233〜358K） | ||
